응력분산곡면판 설치공법

신기술의 내용

콘크리트구조의 개구부 모서리의 균열은 온도 / 건조수축으로

부피가 변화합니다.

이때 부피 변화가 개구부코너에

집중된 응력이 콘크리트 강도를 넘어서면서 균열이 발생

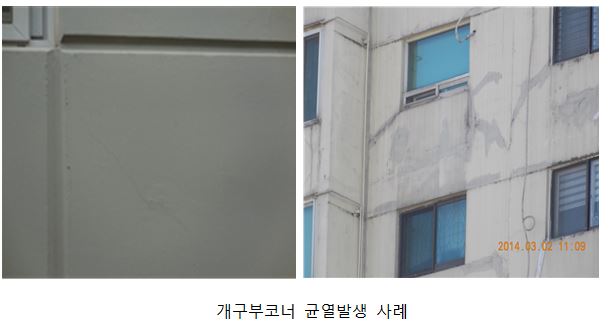

개구부코너 균열발생 사례

기존에 사인장보강근, 줄눈설치는 시공이 쉽지않고,

철근 피복두께 미달로 지속적인 균열보수가 필요합니다.

DSI의 “응력분산곡면판”은 벽체철근 내에 간단히 결속선으로 설치함으로써

콘크리트내부에 매립되어 구속효과를 경감, 응력을 원활하게 전달,분산하고저감으로 사인장균열을 방지합니다

Con’c 수축에 의해 발생한 응력이 모서리에 집중 균열로 발전

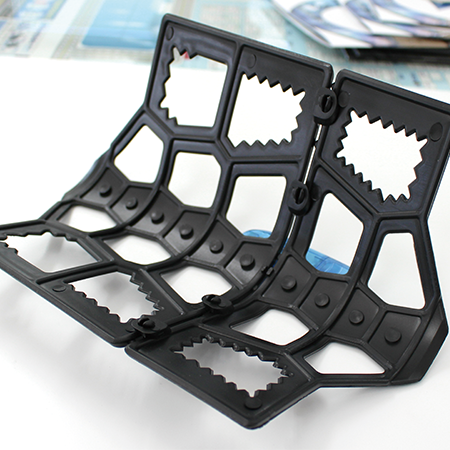

“응력분산곡면판”을 모서리에 설치 응력을 분산하여 균열제어

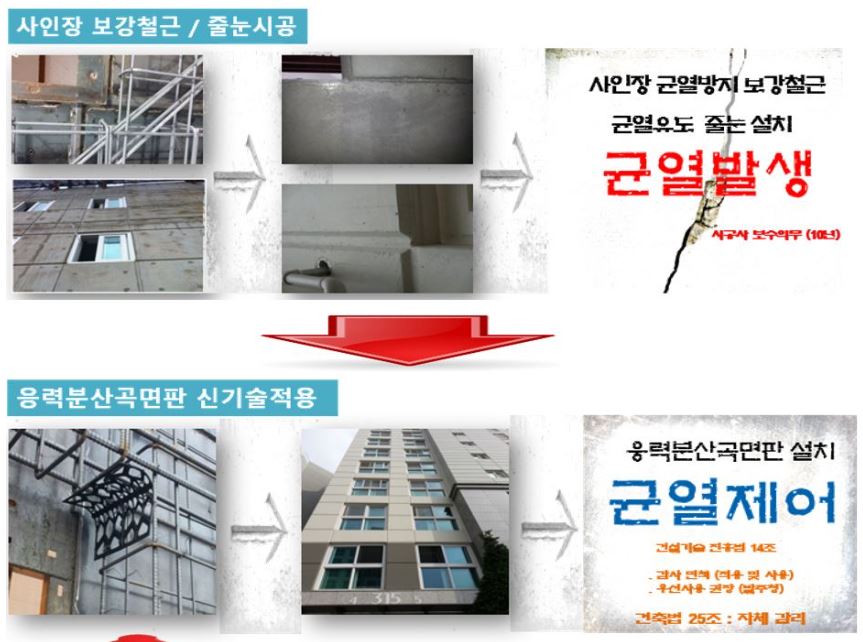

[사인장균열방지 보강철근 삭제 ⇨ 응력분산곡면판 설치]

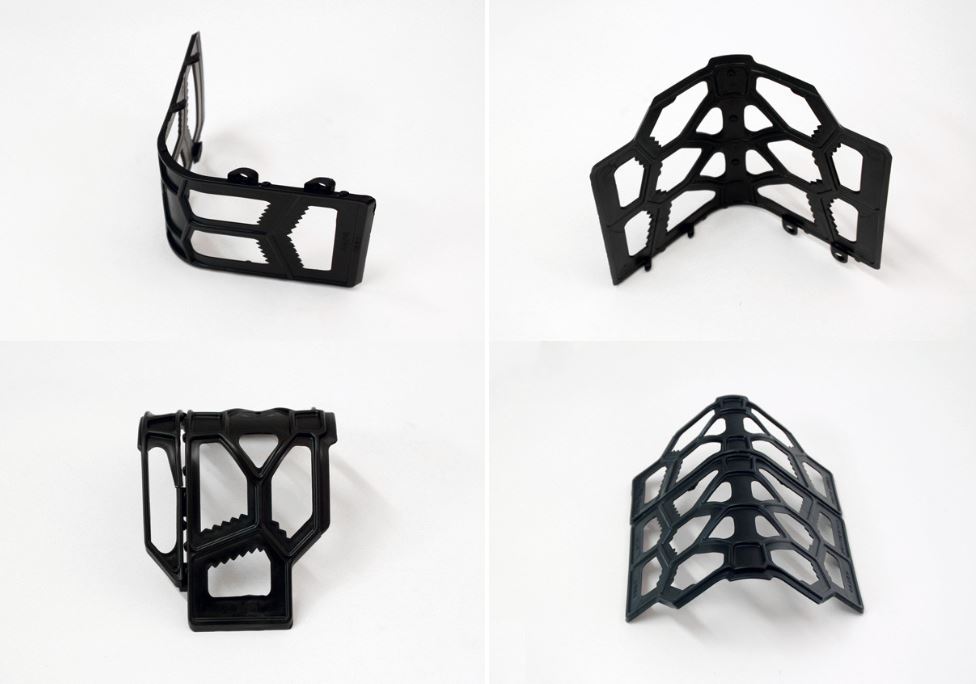

재 질

폴리프로필렌 (합성수지) ◁ 열전달 해석 최적재료선정

규 격

길이 : 240㎜

두께 : 100, 130, 150, 180, 200, 300㎜ 이상 (제조 가능)

수상 내용

2013 한국콘크리트학회장 표창

2013 한국건설감리협회 건설감리대상

2013 대한민국발명특허대전 금상

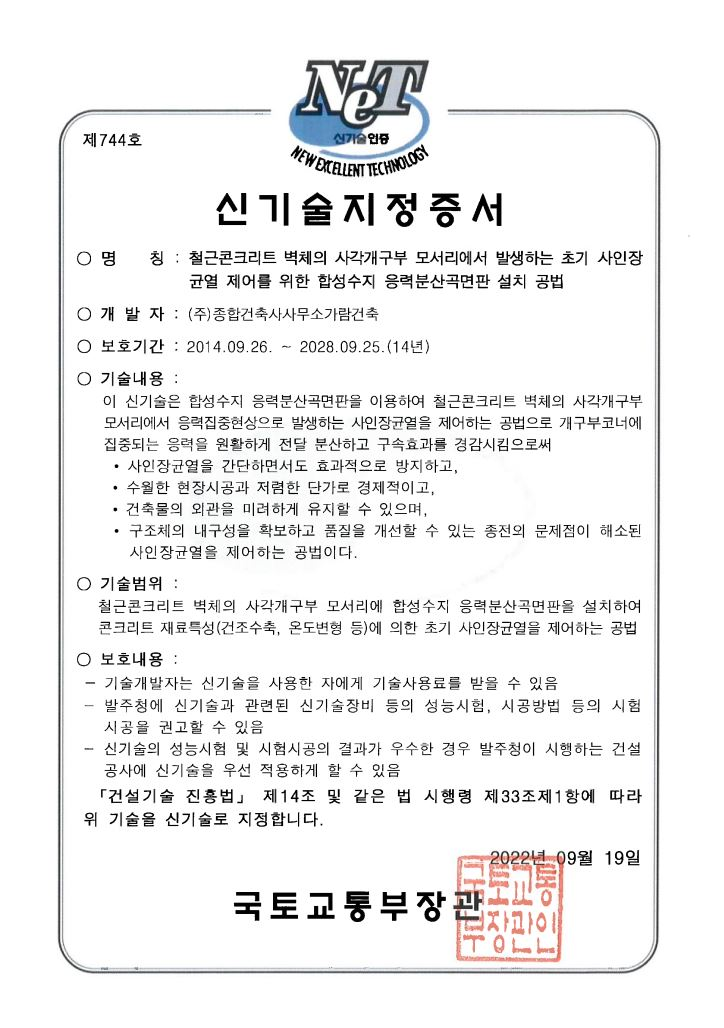

2014 건설신기술(제744호) 지정

2015 국무총리 표창

2016 현대건설기술대전 금상

시범 적용

국방부 설계반영 (2016. 07.)

한국토지주택공사 (2017. 10.)

활용 실적

2011 〜 2020 (2,200개 현장 550만개 적용)

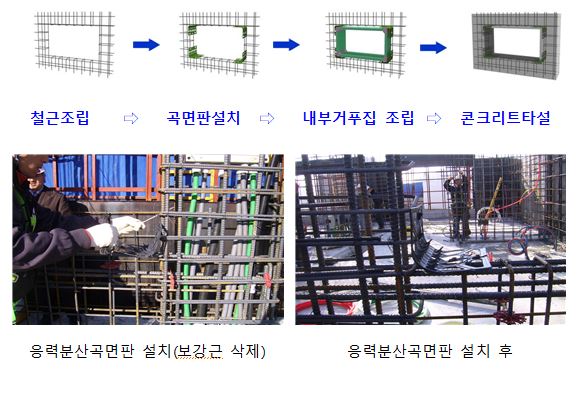

시 공

벽 두께와 동일한 규격 설치(피복두께 없음)

개구부 단부 보강철근 모서리 내측에 설치

가로측, 세로측 각각2개소(총4개소) 결속선 고정

사인장균열방지철근(균열방지 부적절/서울대학교 평가) 삭제

기 대 효 과

시공사 균열하자 보수의무기간(10년) 해소

균열보수비 절약 및 유지보수비(생애비용) 절감

시공간단(철근에 결속선 고정/장비없이 시공)

균열이 없어 내구성 향상으로 구조체 품질개선

재생 합성수지 활용으로 자연친화적 제품

건축물의 미관을 깨끗하게 유지(제치장 Con’c)

시공 VE 달성 / 성능향상, 비용절감, 미관확보  등

경제성 검토 [공사비 (3,500원/개소) 절감 및 균열보수 유지관리비 절약]

건설기술진흥법 제 14조(신기술의 지정 · 활용 등)  [발주청 : 우선적용, 감사면책]

④ 국토교통부장관은 발주청에 신기술과 관련된 신기술장비 등의 성능시험이나 시공방법 등의 시험시공을 권고할 수 있으며, 성능시험 및 시험시공의 결과가 우수하면 신기술의 활용 · 촉잔을 위하여 발주청이 시행하는 건설공사에 신기술을 우선 적용하게 할 수 있다.

⑤ 발주청은 신기술이 기존 건설기술에 비하여 시공성 및 경제성 등의 측면이 우수하다고 인정되는 경우 해당 신기술을 그가 시행하는 건설공사에 우선 적용하여야 한다<신설 2015. 12.29>

⑥ 신기술을 적용하는 건설공사의 발주청 소속 계약사무담당자 및 설계 등 신기술 적용 관련 공사업무 담당자는 고의 또는 중대한 과실이 증명되지 아니하면 신기술 적용으로 인하여 발생한 해당 기관의 손실에 대하여는 책임을 지지 아니한다. <신설 2015. 12. 29>

건축법 제 25조(건축물의 공사감리)    [건설기술 진흥법 제14조]에 따른 신기술 중 대통령령으로 정하는 신기술을 보유한 자가 그 신기술을 적용하여 설계한 건축물을 설계한 자를 공사감리자로 지정할 수 있다. <신설 2020. 4. 7.>
